E447

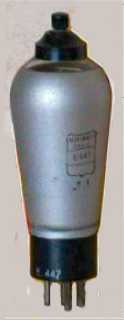

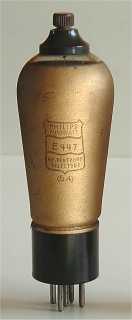

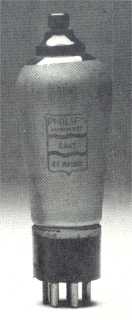

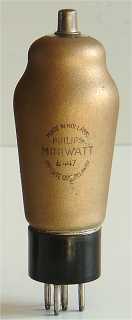

Philips E447 H.F. penthode Selectode 1933	Dario E447	Philips E447 Made in Australia 1933	Philips E447 1934

Merknaam	Dario, Neotron, Philips, TeKaDe
Equivalente types	5-447, AF2, AS4100, DH204, H4129D, HP4105, HP4106, MT4110, RENS1294, RS4347, T4700, TE47, VMP4, VP4, W519
Zie ook	E446

Deze Philips regelpenthode stamt uit 1933, het was de eerste penthode-selectode van Philips en de opvolger van de E446 tetrode. De verbeteringen zitten in de aanzienlijke vermindering van vervorming en modulatiebrom. Het regelbereik loopt tot -50 Volt. Deze lamp werd gebruikt in h.f. en m.f. schakelingen.

De glazen ballon heeft een diameter van 49 mm en is, zonder de pennen van de B5 voet, 134 mm lang. De lamp heeft een goud- of zilverkleurige afschermlaag. De door Philips gebruikte type codes zijn KM en UZ.

Aansluitingen

B5	1	2	3	4	5	tc
?	g2	h	h	g1	k,g3	a

UX6	1	2	3	4	5	6	tc
?	h	a	g2	g3	k	h	g1

Specificaties

Penthode	Vh	Ah	Va	Vs	Vg	mAa	mAs	ra	gm	Pdiss
?	4	1,1	200	100	-2	3	1.1	2,000,000	2.3	1.5
