VP4

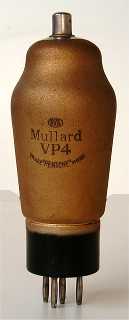

Mullard VP4
Trade "Pentone" Mark, wk 43, 1934

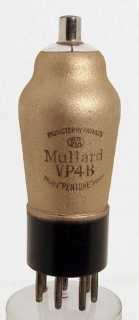

Mullard VP4B
Trade "Pentone" Mark

Merknaam Mullard
Equivalente types AF2, AS4125, CV1165, E447, FH4105, H4129D, HP2AC, HP4106, MT4110, MVSPen,  RENS1294, RS4347, T4700, TE47, VMP4
Zie ook

Deze h.f. penthode met variabele versterking voor gebruik in wisselstroomontvangers is door Mullard in 1933 geïntroduceerd. De ballon is voorzien van een goudkleurige, geleidende afschermlaag. In 1935 kwam de opvolger, de VP4B met 7-pins voet.

De glazen omhulling heeft een diameter van 48 mm en is, zonder de pennen van de B5 voet, 118 mm lang.

Aansluitingen

B5 1 2 3 4 5 tc
? g2 h h g1 k a
B7 1 2 3 4 5 6 7 tc
? m g1 g3 h h  k g2 a

Specificaties

Penthode Vh Ah Va Vs Vg mAa mAs ra gm
? 4 1 200 80 0 14 3 450,000 2.4
