AF7

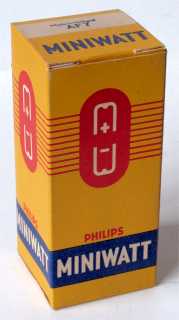

Doosje Philips AF7	Philips AF7 Code F0, rev 1, Wiener Radio Werke, apr 1946

Merknaam	Mullard, Philips, RFT, Telefunken, Tesla, Tungsram, Valvo
Equivalente types	TAF7
Zie ook	AF3, CF7, E446

Deze h.f. penthode uit 1935 heeft geen regelkarakteristiek. De toepassing ligt bij r.f. en l.f. applicaties.

De Tungsram versie met kleine ballon heeft een geringer gloeistroomverbruik: 0,35A.

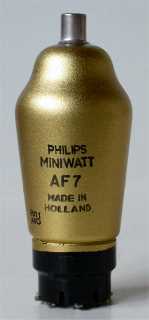

De ballon heeft een diameter van 40 mm, is 102 mm lang en is voorzien van een gouden geleidende afschermlaag. De gebruikte Philips type code is F0.

Aansluitingen

P	1	2	3	4	5	6	7	8	tc
?	m	h	h	k	g3	-	g2	a	g1

Specificaties

Penthode	Vh	Ah	Va	Vs	Vg	mAa	mAs	ra	gm	Pdiss
?	4	0.65	250	100	-2	3	1.1	2,000,000	2.1	1
