B443
|
|
 Philips B443 (4-pens) Code 1928 |
 Philips B443 (5-pens) Code rev. IV |
| Merknaam |
Philips |
| Equivalente types |
2-443, D100, D100N, DX3, L415D, L506, M1004, PM24, PP415, RES174d, RO4243, W443 |
| Zie ook |
B543 |
 |
|
In september 1927 zag 's werelds eerste penthode het levenslicht. Het was de Philips type B443. Deze lamp werd gebruikt in de eindtrap van de Philips 2502 ontvanger. Het ging in beginsel om een batterijlamp die uitkwam in een tijd waarin lichtnetvoeding gemeengoed werd. Als gevolg hiervan was de B443 een tussenoplossing die zich staande kon houden totdat krachtiger versies werden ontwikkeld.
De uitvinding van de penthode staat op naam van twee Nederlandse onderzoekers, Drs. Gilles Holst en Prof. Bernard D.H. Tellegen van het Philips Research Laboratorium dat in december 1926 hierop patent aanvroeg.

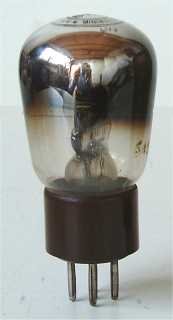

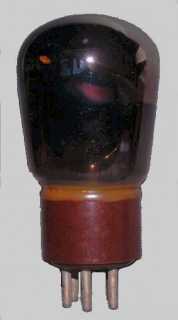

Omdat de B5 voet pas in 1929 werd ontwikkeld, is de eerste versie uitgerust met een B4 voet met een extra aansluitschroefje aan de zijkant van de voet.

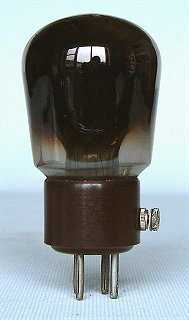

De B443S (=L416D) is een variant, afwijkende specificaties zijn: Vg=-12, Vs=80, mAs=2, gm=1.6, ra=60,000 en Pout=1.12 Watt.
De glazen ballon heeft een diameter van 50 mm en is, exclusief de pennen van de B4/B5 voet, 86 mm lang. De oorspronkelijke prijs was Hfl. 12,50.
Aansluitingen
|
|
|
||||||||||||
|
|
|
||||||||||||
|
|
|
Specificaties
| Penthode | Vh | Ah | Va | Vs | Vg | mAa | mAs | ra | gm | Pdiss | Pout | D |
| ? | 4 | 0.15 | 250 | 150 | -19 | 12 | 2.4 | 45,000 | 1.3 | 3 | 1.35 | 10% |
