EABC80

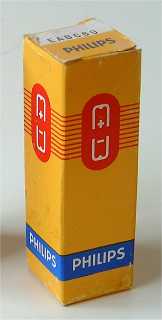

Doosje Philips EABC80

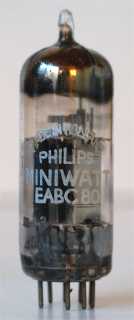

Philips EABC80
Code m4, rev 3, Heerlen, okt 1955

Merknaam Lorenz, Mullard, Philips, Pope, RFT, Telefunken, Toran, Siemens, Standard Electric, Ultron, WF
Equivalente types 6AK8, 6LD12, 6R8, 6T8, DH719
Zie ook PABC80, UABC80

Dit is een noval buis uit 1952, een drievoudige diode-triode voor audio toepassing met hoge versterking. De buis was bedoeld voor toepassing in AM/FM radio's en als video/audio detector in televisies. Diode 1 is geschikt voor AM detectie, diode 2 en 3 voor FM demodulatie. Alleen diode 2 heeft een gescheiden kathodeaansluiting.

Het glas van deze buis heeft een diameter van 20 mm. De lengte is 58 mm zonder de pinnen van de buisvoet. De gebruikte Philips produktiecodes zijn Y4 en m4.

Aansluitingen

B9A 1 2 3 4 5 6 7 8 9
? ad(3) ad(2) kd(2) h h ad(1) k,s g a

Specificaties

Triode Vh Ah Va Vg mAa ra gm Pdiss
? 6.3 0.48 250 -3 1 50,000 1.4 1
