PABC80

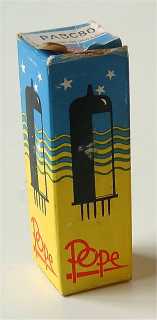

Doosje Pope PABC80

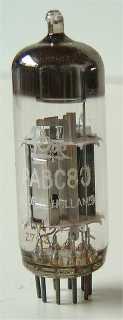

Pope PABC80
Code rD, rev4, Monza Monaco, mrt 1967, week 3

Merknaam Philips, Pope, RFT, Telefunken, Toran, Siemens, Ultron, WF
Equivalente types 9AK8
Zie ook EABC80, UABC80

Dit is een noval buis uit 1953, een drievoudige diode-triode voor audio toepassing met hoge versterking. De buis was bedoeld voor toepassing in AM/FM radio's en als video/audio detector in televisies. Diode 1 is geschikt voor AM detectie, diode 2 en 3 voor FM demodulatie. Alleen diode 2 heeft een gescheiden kathodeaansluiting.

Het glas van deze buis heeft een diameter van 20 mm. De lengte is 62 mm zonder de pinnen van de buisvoet. De gebruikte Philips type codes zijn rD en mA.

Aansluitingen

B9A 1 2 3 4 5 6 7 8 9
? ad(3) ad(2) kd(2) h h ad(1) k,s g a

Specificaties

Triode Vh Ah Va Vg mAa ra gm Pdiss
? 9.5 0.3 200 -2 1.35 46,000 1.5 1
