UABC80


Philips UABC80
Code rE, rev 3, Heerlen, nov 1957

Merknaam Adzam, Haltron, Mullard, Philips, Pope, RFT, Telefunken, Toran, Siemens, Ultron, WF
Equivalente types 10LD12, DH109
Zie ook EABC80, PABC80

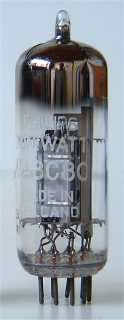

Dit is een noval buis uit 1953, een drievoudige diode-triode voor audio toepassing met hoge versterking. De buis was bedoeld voor toepassing in AM/FM radio's en als video/audio detector in televisies. Diode 1 is geschikt voor AM detectie, diode 2 en 3 voor FM demodulatie. Alleen diode 2 heeft een gescheiden kathodeaansluiting.

Het glas van deze buis heeft een diameter van 20 mm. De lengte is 58 mm zonder de pinnen van de buisvoet. De gebruikte Philips produktiecodes zijn d8, mT en rE.

Aansluitingen

B9A 1 2 3 4 5 6 7 8 9
? ad(3) ad(2) kd(2) h h ad(1) k,s g a

Specificaties

Triode Vh Ah Va Vg mAa ra gm Pdiss
? 28 0.1 170 -1.85 1 54,000 1.3 1
