ECC189

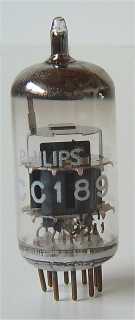

Philips ECC189
Code IX, rev 1, La Radiotechnique Chartres, sep 1962, week 1

Merknaam	Mullard, Philips, Pope, RFT, Siemens, Sylvania, Telefunken, Tungsram, Valvo
Equivalente types	6ES8, CV5331, ECC88
Zie ook	PCC189, PCC88, XCC189

Dit is een dubbele triode met zeer hoge steilheid uit 1959 voor toepassing in tuners van televisie toestellen. De hoge steilheid wordt bereikt met een spanrooster constructie. In cascade geschakeld wordt systeem 1 als ingangsversterker gebruikt, terwijl systeem 2 de uitgangsversterker vormt.

Het glas van deze buis heeft een diameter van 20 mm. De lengte is 48 mm. De gebruikte Philips produktiecode is IX.

Aansluitingen

B9A	1	2	3	4	5	6	7	8	9
?	a(2)	g(2)	k(2)	h	h	a(1)	g(1)	k(1)	s

Specificaties

Triode	Vh	Ah	Va	Vg	mAa	ra	gm	Pdiss
?	6.3	0.365	90	-1.3	15	2,650	12.5	1.8
