ECC88

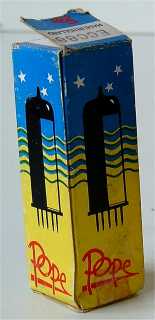

Doosje Pope ECC88

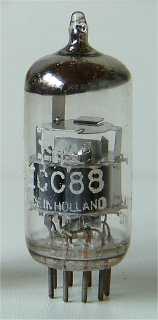

Pope ECC88
Code GA, rev A, Heerlen, sep 1965, week 2

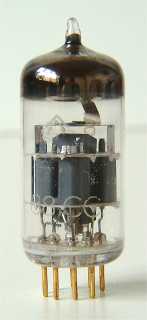

Telefunken E88CC




Merknaam Amperex, Brimar, Electronic Industrial, JJ, Mullard, Philips, Pope, RFT, Siemens, Telefunken, Tesla,  Tungsram, Valvo, Zaerex
Equivalente types 6922, 7308, 8223, 6DJ8, CCa, CV5358, E188CC, E88CC, ECC189
Zie ook 6N1P, 7DJ8, E288CC, PCC88

Dit is een dubbele triode met zeer hoge steilheid uit 1958 voor toepassing in tuners van televisie toestellen. De hoge steilheid wordt bereikt met een spanrooster constructie. Meer recent wordt deze buis ingezet in audio (voor)versterkers.

De variant E88CC heeft vergulde pinnen en verbeterde microfonie eigenschappen, de E188CC heeft bovendien een lagere ruis en gematchte triodesecties. De E288CC is een audio variant (gloeistroom 475 mA).

Het glas van deze buis heeft een diameter van 20 mm. De lengte is 48 mm. De gebruikte Philips type codes zijn Cm, 7L en GA.

Aansluitingen

B9A 1 2 3 4 5 6 7 8 9
? a(2) g(2) k(2) h h a(1) g(1) k(1) s

Specificaties

Triode Vh Ah Va Vg mAa ra gm Pdiss
? 6.3 0.365 90 -1.3 15 2,650 12.5 1.8
