PCC189

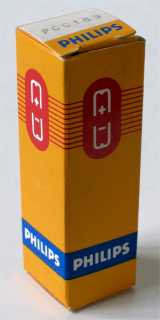

Doosje Philips PCC189

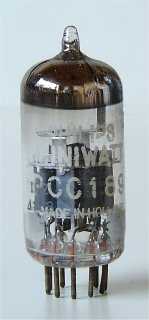

Philips PCC189
Code IP, rev 2, Heerlen, mei 1961, week 3

Merknaam Adzam, Brimar, Mullard, Philips, Pope, RFT, Siemens, Sylvania, Telefunken, Toran, Tungsram, Valvo
Equivalente types 7DJ8, 7AS8, PCC88
Zie ook ECC189, ECC88, XCC189

Dit is een dubbele triode met zeer hoge steilheid uit 1959 voor toepassing in tuners van televisie toestellen. De hoge steilheid wordt bereikt met een spanrooster constructie. In cascade geschakeld wordt systeem 1 als ingangsversterker gebruikt, terwijl systeem 2 de uitgangsversterker vormt.

Het glas van deze buis heeft een diameter van 20 mm. De lengte is 48 mm. De gebruikte Philips produktiecode is IP.

Aansluitingen

B9A 1 2 3 4 5 6 7 8 9
? a(2) g(2) k(2) h h a(1) g(1) k(1) s

Specificaties

Triode Vh Ah Va Vg mAa ra gm Pdiss
? 7.6 0.3 90 -1.3 15 2,650 12.5 1.8
