EL86

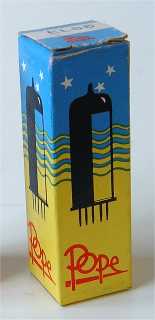

Doosje Pope EL86

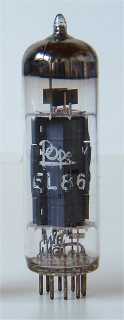

Pope EL86
Code MI, rev F, M.B.L.E. Brussel, jul 1964, week 1

Merknaam Edicron, Haltron, Mullard, Philips, Pope, RFT, Siemens, Standard, Telefunken, Tungsram, Valvo
Equivalente types 6CW5
Zie ook EL84, PL82, PL84, UL84

Deze eindpentode is ontworpen voor gebruik in audio en TV raster eindversterkers, en is in 1956 door Philips geïntroduceerd. De buis is geschikt voor relatief lage anodespanningen, en is in dit opzicht gelijkwaardig aan de PL84 en UL84. De EL86 werd toegepast in de fameuze Philips transformatorloze balansversterkers in 'single-ended push-pull' schakeling (zie Philips AG9014), maar ook in serie-regulator schakelingen.

De dunne glazen buis heeft een diameter van 20 mm en is, exclusief de noval pinnen, 68 mm lang. De gebruikte Philips produktiecodes zijn 2f en MI.

Aansluitingen

B9A 1 2 3 4 5 6 7 8 9
? ic g1 k,g3 h h ic a ic g2


Specificaties

Pentode Vh Ah Va Vs Vg mAa mAs ra gm Pdiss Pout D
? 6.3 0.76 170 170 -12.5 70 5 23,000 10 12 5.3 10%
