PL84
|
|
| Merknaam | Ediswan, Euro Valve, Philips, Pope, RSD, Siemens, Sylvania, Teonex, Tesla, Tungsram, Valvo, Zaerix |
| Equivalente types | 15CW5, 30P18, N379 |
| Zie ook | EL84, EL86, PL82, UL84 |
Deze eindpentode is ontworpen voor gebruik in audio en TV raster eindversterkers, en is in 1957 door Philips geïntroduceerd als opvolger van de PL82. De buis is geschikt voor relatief lage anodespanningen, en is in dit opzicht gelijkwaardig aan de EL86 en UL84.

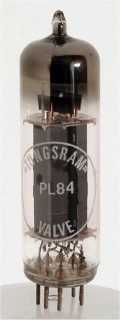

De dunne glazen buis heeft een diameter van 20 mm en is, exclusief de B9A pinnen, 68 mm lang. De gebruikte Philips produktiecodes zijn CI en fM.
Aansluitingen
 |
|
Specificaties
| Pentode | Vh | Ah | Va | Vs | Vg | mAa | mAs | ra | gm | Pdiss | Pout | D |
| ? | 15 | 0.3 | 170 | 170 | -12.5 | 70 | 5 | 23,000 | 10 | 12 | 5.3 | 10% |
